CIRCUITOS


EL CIRCUITO ELÉCTRICO



1.- El circuito eléctrico elemental.

El circuito eléctrico es el recorrido preestablecido por por el que se desplazan las cargas eléctricas.



Circuito elemental

Las cargas eléctrica que constituyen una corriente eléctrica pasan de un punto que tiene mayor potencial eléctrico a otro que tiene un potencial inferior. Para mantener permanentemente esa diferencia de potencial, llamada también voltaje o tensión entre los extremos de un conductor, se necesita un dispositivo llamado generador (pilas, baterías, dinamos, alternadores...) que tome las cargas que llegan a un extremo y las impulse hasta el otro. El flujo de cargas eléctricas por un conductor constituye una corriente eléctrica.

Si quieres ver los componentes de un circuito eléctrico elemental pincha aquí.



Se distinguen dos tipos de corrientes:

Corriente continua: Es aquella corriente en donde los electrones circulan en la misma cantidad y sentido, es decir, que fluye en una misma dirección. Su polaridad es invariable y hace que fluya una corriente de amplitud relativamente constante a través de una carga. A este tipo de corriente se le conoce como corriente continua (cc) o corriente directa (cd), y es generada por una pila o batería.



Este tipo de corriente es muy utilizada en los aparatos electrónicos portátiles que requieren de un voltaje relativamente pequeño. Generalmente estos aparatos no pueden tener cambios de polaridad, ya que puede acarrear daños irreversibles en el equipo.

Corriente alterna: La corriente alterna es aquella que circula durante un tiempo en un sentido y después en sentido opuesto, volviéndose a repetir el mismo proceso en forma constante. Su polaridad se invierte periódicamente, haciendo que la corriente fluya alternativamente en una dirección y luego en la otra. Se conoce en castellano por la abreviación CA y en inglés por la de AC.



Este tipo de corriente es la que nos llega a nuestras casas y sin ella no podríamos utilizar nuestros artefactos eléctricos y no tendríamos iluminación en nuestros hogares. Este tipo de corriente puede ser generada por un alternador o dinamo, la cual convierten energía mecánica en eléctrica.

El mecanismo que lo constituye es un elemento giratorio llamado rotor, accionado por una turbina el cual al girar en el interior de un campo magnético (masa), induce en sus terminales de salida un determinado voltaje. A este tipo de corriente se le conoce como corriente alterna (a).

Pilas y baterías:

 Las pilas y las baterías son un tipo de generadores que se utilizan como fuentes de electricidad.

Las baterías, por medio de una reacción química producen, en su terminal negativo, una gran cantidad de electrones (que tienen carga negativa) y en su terminal positivo se produce una gran ausencia de electrones (lo que causa que este terminal sea de carga positiva).

Ahora si esta batería alimenta un circuito cualquiera, hará que por éste circule una corriente de electrones que saldrán del terminal negativo de la batería, (debido a que éstos se repelen entre si y repelen también a los electrones libres que hay en el conductor de cobre), y se dirijan al terminal positivo donde hay un carencia de electrones, pasando a través del circuito al que está conectado. De esta manera se produce la corriente eléctrica.

Fuerza electromotriz de un generador:

Se denomina fuerza electromotriz (FEM) a la energía proveniente de cualquier fuente, medio o dispositivo que suministre corriente eléctrica. Para ello se necesita la existencia de una diferencia de potencial entre dos puntos o polos (uno negativo y el otro positivo) de dicha fuente, que sea capaz de bombear o impulsar las cargas eléctricas a través de un circuito cerrado.



A. Circuito eléctrico abierto (sin  carga o resistencia). Por tanto, no se establece la circulación de la corriente eléctrica desde la fuente de FEM (la batería en este caso). B. Circuito eléctrico cerrado, con una carga o resistencia acoplada, a través de la cual se establece la circulación de un flujo de corriente eléctrica desde el polo negativo hacia el polo positivo de la fuente de FEM o batería.

Resumiendo, un generador se caracteriza por su fuerza electromotriz, fem, que es la energía que proporciona a la unidad de carga que circula por el conductor.

Fuerza electromotriz = energía/Carga                   fem= E/Q

La unidad de fuerza electromotriz en el SI es el voltio (V): 1 voltio = 1 julio / 1 culombio

Voltímetro:

La ddp y la fem se pueden medir conectando un voltímetro entre dos puntos de un circuito o entre los terminales de un generador. El voltímetro siempre se conecta en paralelo. La escala de un voltímetro viene expresada en voltios.

Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que tratamos de efectuar la medida. Esto nos lleva a que el voltímetro debe poseer una resistencia interna lo más alta posible, a fin de que no produzca un consumo apreciable, lo que daría lugar a una medida errónea de la tensión. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue la fuerza necesaria para el desplazamiento de la aguja indicadora.



En la actualidad existen dispositivos digitales que realizan la función del voltímetro presentando unas características de aislamiento bastante elevadas empleando complejos circuitos de aislamiento.
En la Figura  se puede observar la conexión de un voltímetro (V) entre los puntos de a y b de un circuito, entre los que queremos medir su diferencia de potencial.

En algunos casos, para permitir la medida de tensiones superiores a las que soportarían los devanados y órganos mecánicos del aparato o los circuitos electrónicos en el caso de los digitales, se les dota de una resistencia de elevado valor colocada en serie con el voltímetro, de forma que solo le someta a una fracción de la tensión total.




Conexión de un voltímetro en un circuito

RESISTENCIAS




QUÉ ES LA RESISTENCIA ELÉCTRICA


Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones. Cualquier dispositivo o consumidor conectado a un circuito eléctrico representa en sí una carga, resistencia u obstáculo para la circulación de la corriente eléctrica.





A.- Electrones fluyendo por un buen conductor eléctrico, que ofrece baja resistencia. B.- Electrones fluyendo por un mal conductor. eléctrico, que ofrece alta resistencia a su paso. En ese caso los electrones chocan unos contra otros al no poder circular libremente y, como consecuencia, generan calor.



Normalmente los electrones tratan de circular por el circuito eléctrico de una forma más o menos organizada, de acuerdo con la resistencia que encuentren a su paso. Mientras menor sea esa resistencia, mayor será el orden existente en el micromundo de los electrones; pero cuando la resistencia es elevada, comienzan a chocar unos con otros y a liberar energía en forma de calor. Esa situación hace que siempre se eleve algo la temperatura del conductor y que, además, adquiera valores más altos en el punto donde los electrones encuentren una mayor resistencia a su paso.

CONDENSADORES



Los condensadores

Es un componente electrónico que almacena cargas eléctricas para utilizarlas en un circuito en el momento adecuado.
Está compuesto, básicamente, por un par de armaduras separadas por un material aislante denominado dieléctrico. La capacidad de un condensador consiste en almacenar mayor o menor número de cargas cuando está sometido a tensión.
Condensador básicoSímbolos del condensador

CARACTERÍSTICAS TÉCNICAS GENERALES

Capacidad nominal.- Es el valor teórico esperado al acabar el proceso de fabricación. Se marca en el cuerpo del componente mediante un código de colores o directamente con su valor numérico.
Tolerancia.- Diferencia entre las desviaciones, de capacidad, superiores o inferiores según el fabricante.
Tensión nominal.- Es la tensión que el condensador puede soportar de una manera continua sin sufrir deterioro

CLASIFICACIÓN

Condensadores fijos
Son componentes pasivos de dos terminales. Se clasifican en función del material dieléctrico y su forma. Pueden ser: de papel, de plástico, cerámico, electrolítico, de mica, de tántalo, de vidrio, de poliéster, Estos son los más utilizados. A continuación se describirá, sin profundizar, las diferencias entre unos y otros, así como sus aplicaciones más usuales.
De papel
El dieléctrico es de celulosa impregnada con resinas o parafinas. Destaca su reducido volumen y gran estabilidad frente a cambios de temperatura. Tienen la propiedad de autor regeneración en caso de perforación. Las armaduras son de aluminio. Se fabrican en capacidades comprendidas entre 1uF y 480uF con tensiones entre 450v y 2,8Kv.
Se emplean en electrónica de potencia y energía para acoplamiento, protección de impulsos y aplanamiento de ondulaciones en frecuencias no superiores a 50Hz.
Condensador de papelCondensador de plástico bobinado.
1 y 2 son las dos hojas de plástico y a y b son dos hojas de aluminio enrolladas conjuntamente.
De plástico
Sus características más importantes son: gran resistencia de aislamiento (lo cual permite conservar la carga gran ), volumen reducido y excelente comportamiento a la humedad y a las variaciones de temperatura, además, tienen la propiedad de autor regeneración en caso de perforación en menos de 10s. Los materiales más utilizados son: poli estireno (styroflex), poliéster (mylar), poli carbonato (Macrofol) y politetrafluoretileno (teflón). Se fabrican en forma de bobinas o multicapas.
También se conocen como MK. Se fabrican de 1nF a 100mF y tensiones de 25-63-160-220-630v, 0.25-4Kv. Se reconocen por su aspecto rojo, amarillo y azul.
Cerámico
Los materiales cerámicos son buenos aislantes térmicos y eléctricos. El proceso de fabricación consiste básicamente en la metalización de las dos caras del material cerámico.
Se fabrican de 1pF a 1nF (grupo I) y de 1pF a 470nF (grupo II) con tensiones comprendidas entre 3 y 10000v.
Su identificación se realiza mediante código alfanumérico. Se utilizan en circuitos que necesitan alta estabilidad y bajas pérdidas en altas frecuencias.
Condensador cerámico de discoCondensador cerámico de placa
Electrolítico
Permiten obtener capacidades elevadas en espacios reducidos. Actualmente existen dos tipos: los de aluminio, y los de tántalo. El fundamento es el mismo: se trata de depositar mediante electrolisis una fina capa aislante. Los condensadores electrolíticos deben conectarse respetando su polaridad, que viene indicada en sus terminales, pues de lo contrario se destruiría.
Símbolo de un condensador electrolítico y de tántaloCondensador electrolíticoCondensador de tántalo
De mica
Son condensadores estables que pueden soportar tensiones altas, ya que la rigidez dieléctrica que presenta es muy elevada. Sobre todo se emplean en circuitos de alta frecuencia. Se utilizan en gamas de capacidades comprendidas entre 5pf y 100000pF. La gama de tensiones para las que se fabrican suelen ser altas (hasta 7500v). Se están sustituyendo por los de vidrio, de parecidas propiedades y más barato.
Condensadores variables
Constan de un grupo de armaduras móviles, de tal forma que al girar sobre un eje se aumenta o reduce la superficie de las armaduras metálicas enfrentadas, variándose con ello la capacidad.
El dieléctrico empleado suele ser el aire, aunque también se incluye mica o plástico.
Condensadores ajustables
Denominados también trimmers, los tipos más utilizados son los de mica, aire y cerámica.

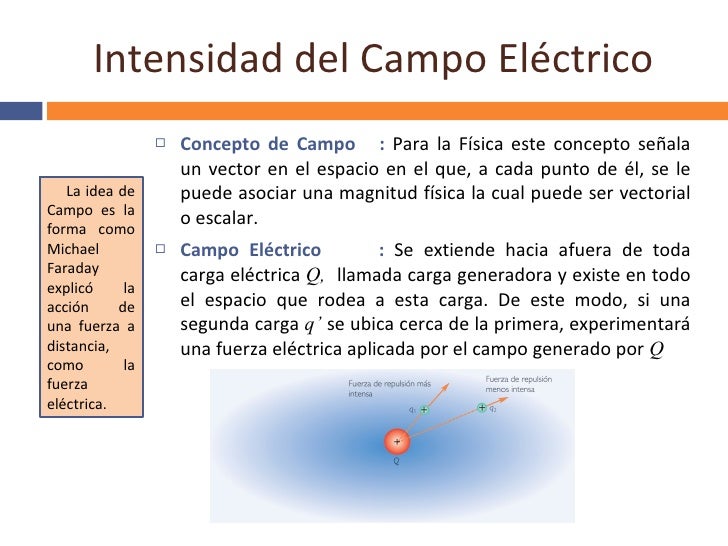

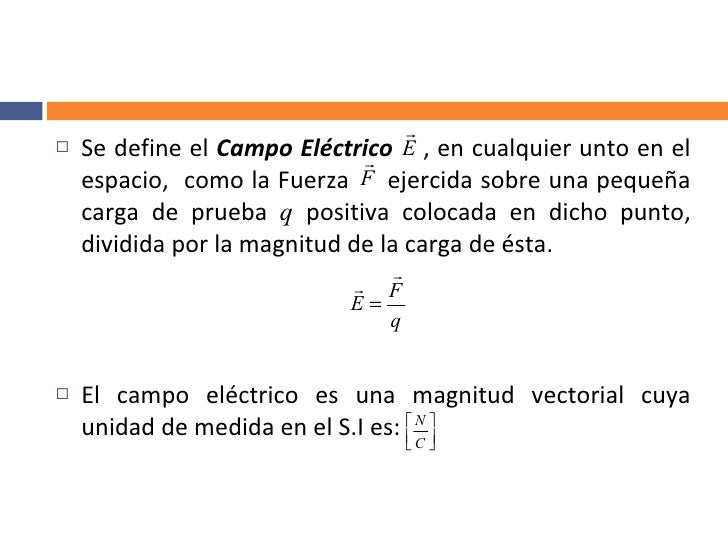

CAMPO ELECTRICO


FUERZAS ENTRE CARGAS


Fuerzas Entre Cargas

Caracterización del fenómeno eléctrico
La materia es esencialmente eléctrica, pues está constituida por átomos y éstos poseen cargas negativas y positivas. Normalmente los objetos que nos rodean se encuentran eléctricamente neutros, debido a que dichas cargas se encuentran en igual cantidad. Sin embargo, cuando frotamos dos objetos este equilibrio se rompe y los fenómenos eléctricos se manifiestan como atracciones, repulsiones y flujo de corriente en forma de chispas.
Posiblemente conoces muchos casos en que la electricidad estática está presente. Si cuelgas diferentes objetos, tales como papel, plástico o vidrio, según se ilustra en la figura 1, al acercarles una peineta o un tubo de PVC que ha sido previamente frotado con lana o con tu pelo, podrás poner en evidencia las fuerzas eléctricas. Si solo acercas el objeto electrizado a las varillas colgantes, verás atracciones. Si con el cuerpo electrizado electrizas algunos de los cuerpos colgantes, al acercarlo nuevamente, verás repulsiones.
Figura uno: ilustración con distintos objetos colgados.
Una manera de estudiar efectos como los anteriores de un modo más riguroso es por medio de un instrumento simple denominado “electroscopio”. Lo esencial en todo electroscopio son dos materiales aislados eléctricamente del entorno y buenos conductores conectados entre sí a través de una unión que actúe como bisagra. Al menos uno de ellos debe ser móvil y muy liviano. Al electrizarse el conjunto la repulsión entre ellos los separará, contrariamente a lo que intenta la fuerza de gravedad, poniendo en evidencia la presencia de carga eléctrica en todo el sistema. Estos instrumentos pueden tener aspectos como los que se ilustran en la figura 2.
Figura dos: ilustración de electroscopios.
Estos electroscopios, u otros semejantes, los puedes construir tú mismo y estudiar con ellos los métodos de electrización por contacto y por inducción.
Los materiales en que estas cargas se pueden movilizar con facilidad los denominamos conductores eléctricos. Por el contrario, malos conductores o aisladores eléctricos, son materiales en los que las cargas eléctricas encuentran gran dificultad de desplazamiento. Cuando electrizamos objetos por frotación, contacto, inducción u otro método, lo que hacemos es separar cargas eléctricas.

CONDUCTORES Y AISLANTES


Conductores y Aislantes

La electricidad es una forma de energía que se puede trasmitir de un punto a otro.
Todos los cuerpos presentan esta característica, que es propia de las partículas que lo forman, pero algunos la trasmiten mejor que otros.
Los cuerpos, según su capacidad de trasmisión de la corriente eléctrica, son clasificados en conductores y aisladores.
Conductores son los que dejan traspasar a través de ellos la electricidad.
Entre éstos tenemos a los metales como el cobre.
En general, los metales son conductores de la electricidad.
Aisladores o malos conductores, son los que no permiten el paso de la corriente eléctrica, ejemplo: madera, plástico, etc.
La pila es un sistema que transforma la energía química en energía eléctrica. En el interior de la pila se está produciendo una reacción química entre el cinc (metal) y un ácido, que genera el flujo de electricidad.
Para saber si algún elemento no identificado, metal u otro que no se sepa su procedencia, es conductor o no, o si tiene electricidad o no, jamás debe hacerse al tacto de las manos. Para ello hay instrumentos especiales.

CARGAS ELECTRICAS

Cargas Electricas

La esencia de la electricidad es la carga eléctrica. Existen dos  distintas, que se denominan cargas positivas y negativas. Estas tienes dos cualidades fundamentales:
  • Cargas iguales se repelen.
  • Cargas distintas se atraen.
Las cargas eléctricas no son engendradas ni creadas, sino que el proceso de adquirir cargas eléctricas consiste en ceder algo de un  a otro, de modo que una de ellas posee un exceso y la otra un déficit de ese algo (electrones).
Coulomb ideó un método ingenioso para hallar como depende de su carga la fuerza ejercida por o sobre un cuerpo cargado. Para eso se basó en lahipótesis de que si un conductor esférico cargado se pone en  con un segundo conductor idéntico, inicialmente descargado, por razones de simetría la carga del primero se reparte por igual entre ambos. De este modo dispuso de un método para obtener cargas iguales a la mitad, la cuarta parte, etc., de cualquier carga dada. Los resultados de sus experimentos están de acuerdo con la conclusión de que la fuerza entre dos cargas puntuales, q y q', es proporcional al producto de éstas. La expresión completa de la fuerza entre dos cargas puntuales es.
